錘式破碎機的結構介紹

來源:91视频下载重工   時間:2015-03-09
錘式破碎機是直接將較大粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎機。錘式破碎機適用於在水泥、化工、電力、冶金等工業部門破碎中等硬度的物料,如石灰石、爐渣、焦碳、煤等物料的中碎和細碎作業。

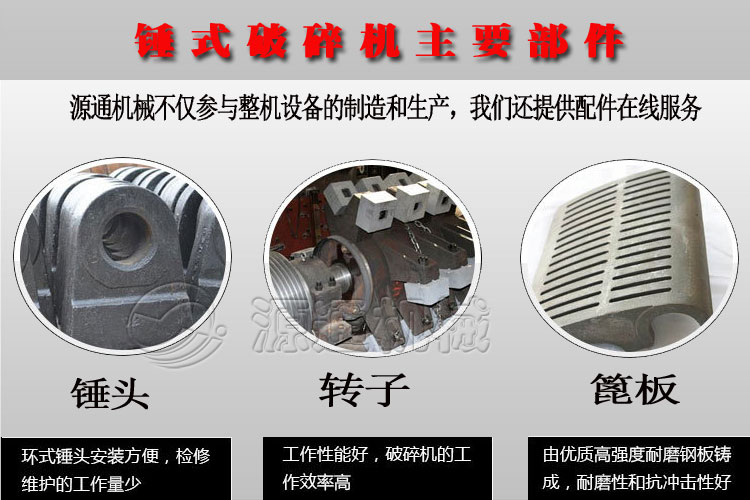

錘式破碎機箱體、轉子、錘頭、反擊襯板、篩板等組成。

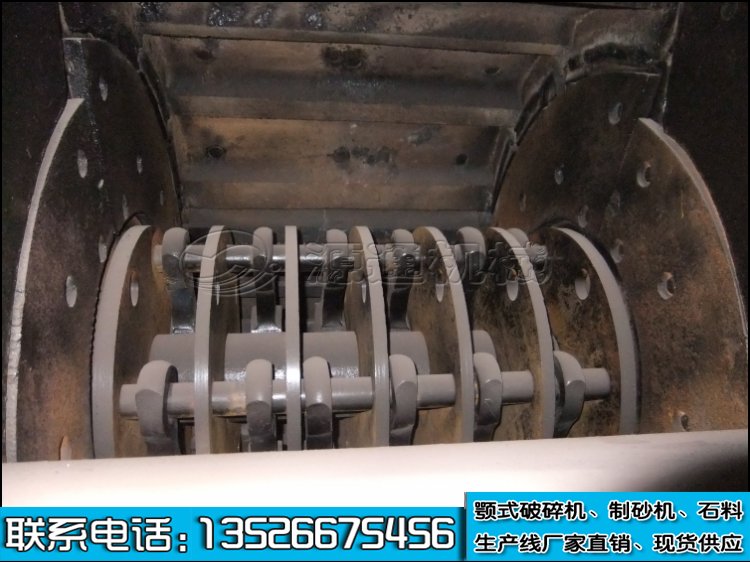

破碎機的主軸上安裝有數排掛錘體。在其圓周的銷孔上貫穿著銷軸,用銷軸將錘子鉸接在各排掛錘體之間,錘子磨損後可調換工作麵。掛錘體上開有兩困銷孔。銷孔中心至回轉軸心的距離是不同的,用來調整錘子和箅條之間的間隙。為了防止掛錘體和錘子的鉑向竄動,在掛錘體兩端用壓緊錘盤和鎖緊螺母固定。轉於兩端支承在滾動軸承上,軸承用螺栓固定在機殼上。主軸和電動機用彈性聯軸器直接連接。為了使轉子運轉平穩,主軸的一端裝有一個飛輪。dscf8592.jpg
圓弧狀卸料篩條安裝在轉子下方,箅條的兩端裝在橫梁上,員外麵的箅條用壓板壓緊,箅排列方向和轉子運動方向垂直。箅條間隙由箅條中間凸出部分形成。為了便於物料排出。箅條縫隙向下逐步擴大,同時還向轉子回轉方向傾斜。
1.機殼
錘式破碎機的機殼由下機體、後上蓋、左側壁和右側壁組成,通過螺栓將各部分連接為一體。上部開設進料口一個,機殼內壁全部以高錳鋼襯板鑲嵌,方便襯板磨損後的更換。下機體采用碳素結構鋼板焊接而成,為了兩側安放軸承支持轉子,特采用高錳鋼焊接了軸承支座。機殼的下部可以直接用地腳螺栓在混凝土上固定,機殼的後上蓋、左側壁和右側壁也全部采用碳素結構鋼板焊接而成。機殼和軸之間沒有防護措施漏灰現象十分嚴重,為了防止漏灰,機殼的任一部位與軸接觸的地方全部設有軸封。為了方便檢修、調整更換篦條和錘頭,下機體、兩側壁都開有檢修孔。
2.轉子
轉子是錘式破碎機的主要工作部位,轉子由主軸、錘盤、銷軸、錘頭等組成,圓盤上均勻開有分布的銷孔,用銷軸懸掛錘頭,為了防止圓盤和錘頭的軸向竄動,用鎖緊螺母在銷軸兩端固定。轉子支承在兩個滾動軸承上,軸承通過螺栓固定在下機體的支座上,還有兩個定位銷釘固定在軸承的中心距上。為了使轉子在運動中存儲一定的動能,用來減小電機的尖峰負荷和減輕錘頭的磨損,特意在主軸的一端裝有飛輪。下麵把轉子的幾個主要部件加以詳細介紹。
2.1主軸
主軸是錘式破碎機支撐轉子的較為主要的部件,轉子、錘頭的重量、衝擊力都由其承受,所以主軸的材質需要具有較高的韌性和強度,主軸的材質采用優質合金鋼,通過超聲波探傷來加工進行調質處理。 2.2錘盤 錘式破碎機的錘盤是用來懸掛錘頭的,在錘式破碎機的運轉中,錘盤不可避免的 要受到礦石的衝擊和磨擦,所以錘盤要要求其具有一定的耐磨性,錘盤及錘孔采用高猛鋼滲碳熱處理來提高了其耐磨性。
2.3錘頭
錘頭是錘式破碎機較為重要的工作部件。其中錘頭的質量、形狀和材質決定著錘式破碎機的生產能力,錘頭動能的大小與錘頭的重量是成正比的,錘頭越重,動能越大,破碎的效率越高,錘頭重量種類齊全,較小錘頭15公斤,較大錘頭可達298公斤,多種錘頭重量可以根據客戶需求為其定製,錘頭采用新型優質多元素高鉻錳鋼複合鑄造,其使用壽命是一般錘頭的數倍。
3.襯板和打擊板
錘式破碎機通過錘頭高速捶打礦石,瞬間內礦石具有極大的速度和動能,為了防止機架的磨損,在機架的內壁用錳鋼做襯板,打擊板采用高猛鋼鑄造淬火經過強化處理,保證了襯板和打擊板優越的耐磨性和耐衝擊性。 由於錘式破碎機工作環境惡劣,所以錘式破碎機的質量決定著其使用壽命,錘式破碎機的質量是由其組成部件的材質決定的。
