立式烘幹機

立式烘幹機產品介紹

立式烘幹機是利用鍋爐用熱風機把熱風從熱風爐（或各種熱源尾氣）直接引進烘幹機循環風道，再經過烘幹機內均勻分布的三十餘根風管。使所烘物料吸熱均衡。並達到理想的效果。 用於未幹前一些球狀或顆粒物料。使其烘幹後達到預想的強度，該烘幹於轉筒烘幹機相比，最大的優點是減少在烘幹過程中不與筒體和揚板碰撞，保障成品破損率降到最低。

立式烘幹機是麵對現今型煤幹燥爐普遍存在的投資額大、占地麵積大故障率高的情況下，針對工業型煤幹燥特性，運用低大風量及重力原理，經研發設計、工業化試驗、產品換代升級、投入運營大規 模化等幾個階段，曆時數年且取得成功的產品。在產品中，充分體現了適用創新、拓展效能、降低成本、提高質量。立式烘幹機安全生產和保護環境,是型煤生產線用於幹燥的理想設備。

立式烘幹機的工作原理

成型後的"水球"由皮帶機輸送到爐頂，由布料裝置均勻分布到爐頂全截麵。型煤在其運行軌道上一邊靠重力緩慢下 移一邊與強風進行熱交換。型煤蒸發出的水分又由強風隨機帶走。型煤經兩小時左右的蒸發過程達到充分幹燥。經濟特點：與現今通用的返排式幹燥爐相比，投資額降低1/2；占地麵積是其1/5-1/3；能耗及運行費用大幅降低。使用特點：本產品工藝匹配性好，易於在生產線中與其它設備聯接和實現自動化。設備操作方便，維護簡單。幹燥爐本體無機械 運動部件，日常無需維護。連續運行，效率高、產量大。給某大型化肥廠使用，幹燥煤棒，取得了良好效果：入造氣爐煤棒，水分降至3%左右，產氣量明顯提高；大量節約了人力，減輕了勞動強度；節約了場地，擴大了產量。

立式烘幹機的結構

立式烘幹機是由固定筒體、進出風裝置、進出料裝置、高產高效熱交換裝置、保溫裝置等構成，其主要裝置組成及功能如下：

1.防堵旋轉刮料裝置

該裝置由振動電機、布料盆錐、連杆和軸承座組成，其功能是強製卸料，並使物料在烘幹機橫截麵分布均勻。

2.振動流量調節防堵裝置

該裝置設置在烘幹機預熱帶，由多組層疊狀揚料錐、彈性聯接機構、電磁振動器、聯接杆等組成，其功能是利用其振幅調節物料在烘幹機內流速，增加物料分散度；物料層狀流動，不斷翻滾、碰撞，與熱煙氣充分交錯式換熱；該結構抗物料粘接且物料流速充分可調。

3.靜止式熱交換組合裝置

該裝置分布在烘幹機的預熱帶和幹燥帶。預熱帶由多組不同角度組合的揚料錐疊構成，其功能是物料層狀流動、交錯換熱、抗堵塞，最大限度增加通風麵積，延長熱煙氣與物料交換時間，提高交換頻率；烘幹帶由不同角度組合的散料篦錐與篦盆構成，其功能是充分分散、聚合物料，形成空間分布均勻料幕，縮短物料與熱煙氣換熱時間，提高換熱速率。

4.二次熱風管結構和技術

該技術采用外環形進風調節裝置，熱煙氣一部分從烘幹機底部進入，另一部分由外環形進風調節裝置從中、上部進入烘幹機，由調節疊閥控製進風量，調節預熱帶、烘幹帶的區域和溫度，調節分配各個區域的供熱能力，物料與熱煙氣在各個區域交換效率最佳。

5.微機自動檢測控製係統

該係統由控製櫃、電腦、測溫儀、測濕儀及計算機軟件係統組成，該係統的功能是通過對預熱帶、烘幹帶、幹燥帶三個區域的物料水份和氣體溫度進行在線檢測，由計算機軟件自動平衡控製係統的料、風、溫，並對係統的供熱能力、引風量、二次熱風分布供熱能力、物料截流量及停留時間等係統參數進行在線調整，以實現係統的工藝參數動態優化平衡，提高係統熱能的利用率。

6.內環形進風裝置：采用該進風方式，使得烘幹機底部截麵上布風均勻，供熱均（jun1）衡，強化烘幹效果。

7.采用了防堵刮料裝置。

8.采用了自動防偏料裝置。

歡迎谘詢91视频下载機械河沙烘幹機相關信息！電話：037164127912 或QQ谘詢

立式烘幹機圖片

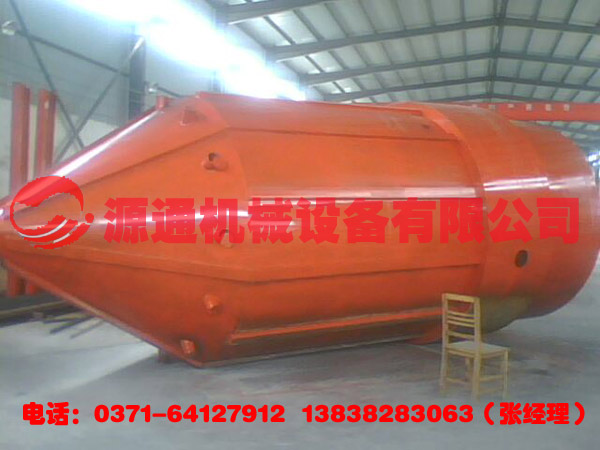

立式烘幹機

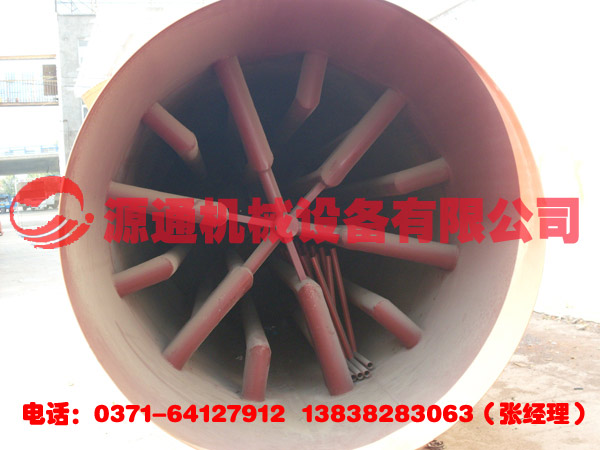

立式烘幹機內部結構圖
